Caractéristiques
 L'alimentation XP11 qui donne l'énergie (24 VCC/17 VA) nécessaire.
 Les modules-link (modules de liaisons): XP20, XP70A, XP70B, XP70C et CP70D pour créer
   des modes comme par exemple des scènes d'éclairage.
 Le module relais: XP24, qui contrôle les lampes, les moteurs et autres.
 Les dimmers: XP31U(P), XP33U(P), XP31BC et XP31DD, qui varient le niveau de lumière.
 Le gateway: XP130, qui pilote et surveille le Concept XP par le réseau local
   et/ou l'Internet.
 Commande directe avec poussoirs, interrupteurs et autres en utilisant des modules-esclave
   comme le CPXP.
 Commande indirecte avec poussoirs, détecteurs de mouvement et autres en utilisant
   des modules-link comme par exemple le XP20.

Caractéristiques
 L'alimentation XP11 donne l'énergie nécessaire de 17VA sous 24 VCC.
 Tous les modules du Concept 2000 sont alimentés par un ou plusieurs XP11.
   Le tout dépend du nombre d'esclaves et autres.



Documentation
 Information technique (Bientôt disponible, veuillez nous contacter)

Caractéristiques
 Le CP20 (SWITCH-Link) est pourvu de 8 entrées (8 canaux).
 Poussoirs, interrupteurs, détecteurs de mouvement, capteurs de lumières et autres peuvent
   être connectés aux entrées.
 Le CP20 est un module maître et utile à créer des modes comme des scènes d'éclairage
   et autres.
 Si une entrée (un canal) est activée, le CP20 lancera une commande sur le bus local.
 Les modules relais et/ou le dimmer reçoivent les commandes provenant des maîtres par le bus
   local et exécutent directement leur commande adéquate.
 On peut utiliser 4 modules CP20 par bus, c'est-à-dire x 8 = 32 modes à réaliser par type
   de module maîtres.



Documentation
 Information technique (Fichier PDF, Grandeur: 284 KO, Langue: Français)

Caractéristiques
Même caractéristiques que le CP20 à l'exception que les connecteurs bus sont quadripolaires.

ELNr: 9086 005 499
EAN: 5703513054991

Caractéristiques
 Le CP70A (IR-Link) a été développé pour pouvoir utiliser des commandes à distances avec une
   fréquence de 38KHz.
 La commande à distance CP79 qui est en même temps la commande de programmation
   infrarouges bidirectionnelle pour le Concept 2000 peut aussi servir comme commande à
   distances jusqu'à 32 canaux. D'autres commandes à distances comme des commandes
   universelles peuvent servir à contrôler le Concept 2000.
 Chaque module CP70A peut émettre 8 canaux sur le bus local.
 Chaque entrée se connecte à un préamplificateur infrarouge.
 Un préamplificateur infrarouge peut commander plusieurs modules CP70A modules.
 Plusieurs préamplificateurs peuvent commander plusieurs modules infrarouges.
 On peut utiliser 4 modules CP70A par bus, c'est-à-dire 4 x 8 = 32 modes à réaliser par type
   de module maîtres.



Documentation
 Information technique (Fichier PDF, Grandeur: 268 KO, Langue: Français)

Caractéristiques
Même caractéristiques que le CP70A à l'exception que les connecteurs bus sont quadripolaires.

ELNr: 9086005554
EAN: 5703513055547

Caractéristiques
 Le CP70B (BO-Link) a été développé pour contrôler le Concept 2000 au moyen d'une
   commande à distance B&O (Bang & Olufsen).
 Le module CP70A peut s'utiliser comme module autonome pour contrôler d'autres
   systèmes domotique.
 Le CP70A peut se commuter en 4 modes de réception. Un mode pour pouvoir utiliser les
   poussoirs de couleur de la commande à distance BO4 (mode symboles), un mode
   d'impulsions par un chiffre, une mode normal à un chiffre et un mode normal à deux chiffres.
 L'utilisation d'une commande BO4 de B&O augmente le confort et la flexibilité du
   Concept 2000.
 La combinaison de plusieurs modules CP70B est possible.
 Au départ de l'usine, le module CP70B se trouve en mode 1 (mode couleurs, symboles) ce qui
   corresponds aux poussoirs colorés de la commande BO4 de Bang & Olufsen.
 On peut utiliser 4 modules CP70A par bus, c'est-à-dire 4 x 8 = 32 modes à réaliser par type
   de module maîtres.



Documentation
 Information technique (Fichier PDF, Grandeur: 444 KO, Langue: Français)

Caractéristiques
Même caractéristiques que le CP70B à l'exception que les connecteurs bus sont quadripolaires.

ELNr: 9086005567
EAN: 5703513055677

Caracteristiques
 Le CP70C (UHF-Link) est un récepteur-décodeur qui peut envoyer 8 canaux sur le bus
   local du Concept 2000.
 Le CP70C reçoit les signaux de commandes par ondes radio provenant des commandes à
   distances HF (40 MHz).
 Le CP70C est la solution idéale dans le cas ou une commande infrarouge ne peut être
   utilisée (l'infrarouge ne passe pas à travers les murs).
 Il existe des commandes à distance HF en 3 version: 1 bouton, 4/8 boutons et 16 boutons.
 Un clavier à 5 boutons qui peut s'apposer au mur complète la gamme des commandes à
   distance HF.
 Il est aussi possible de connecter des boutons aux entrées directes du CP70C ce qui permet
   d'envoyer des commandes sur le bus de même façon qu'un CP20 mais sans des
   fonctions spéciales.
 On peut utiliser 4 modules CP70C par bus, c'est-à-dire 4 x 8 = 32 modes à réaliser par type
   de module maîtres.



Documentation
 Information technique (Fichier PDF, Grandeur: 560 KO, Langue: Français)

Caracteristiques
Même caractéristiques que le CP70C à l'exception que les connecteurs bus sont quadripolaires.

ELNr: 9086005570
EAN: 5703513055707

Caractéristiques
 Le CP70D (TIME-Link) est un module multifonctionnel pour le Concept 2000.

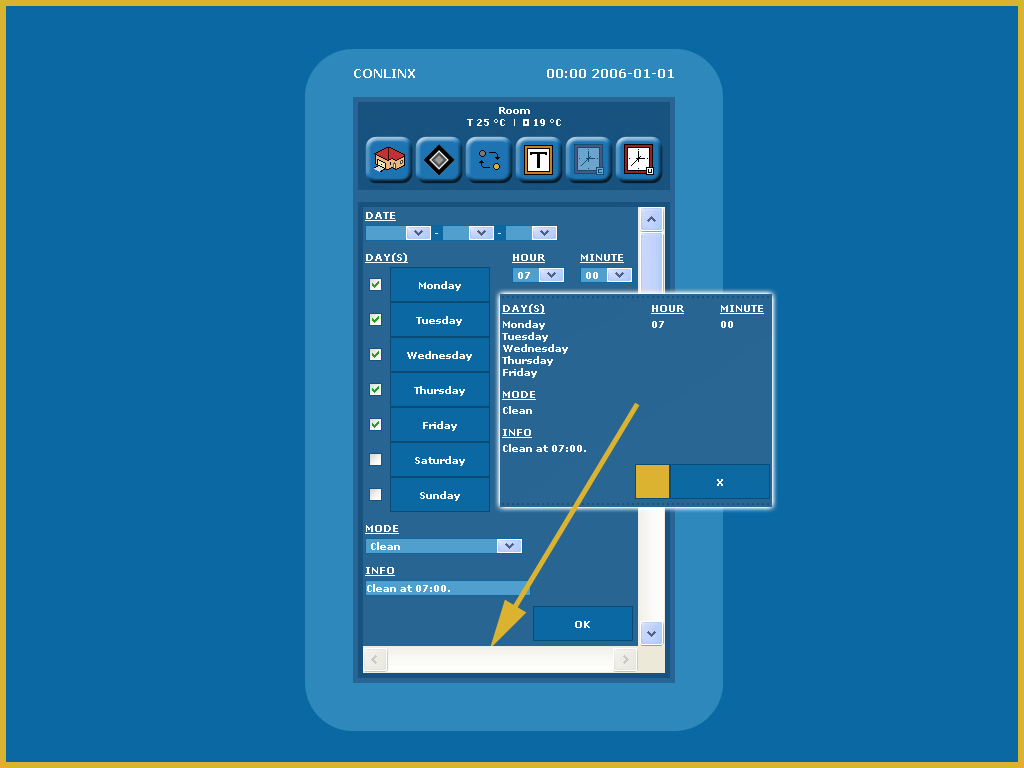

 Les fonctions suivantes sont présentes: simulation de présence, alarme, détection du sens
   de mouvement, horloge, contrôle ventilation,...
 On ne peut utiliser qu'un seul module CP70D par bus, c'est-à-dire le module réalise 32 modes.



Documentation
 Information technique (Fichier PDF, Grandeur: 412 KO, Langue: Français)

Caractéristiques
Même caractéristiques que le CP70D à l'exception que les connecteurs bus sont quadripolaires.

ELNr: 9086005583
EAN: 5703513055837

Caractéristiques
 Le CP24 (relais, 4 sorties) possède 4 sorties relais de chaque 13 A.
 Ce module esclave réagit sur les commandes envoyées par les modules maîtres comme entre
   autres le CP20.
 Aux sorties se connectent directement les charges comme les lampes, moteurs volets, prises,
   et autres.
 Le CP24 possède des entrées directes à impulsions et des sorties basse tension pour activer
   les leds ou lampes témoins.



Documentation
 Information technique (Fichier PDF, Grandeur: 528 KO, Langue: Français)

Kenmerken
Compatible avec le module CP24. Il est possible de programmer via le bus, obtenir des informations des sorties et réaliser des mises à jour. La version XP24P permet l'enrégistrement de la puissance aux sorties via le logiciel Contool XP, c.à.d. la gestion d'énergie.

ELNr: 9086005907
EAN: 5703513059071.

Caractéristiques
 Le CP31LR (variateur, 1 canal inductif) à un canal de sortie peut contrôler une charge inductive
   ou résistive de 40 à 1000 VA.
 Ce module esclave réagit sur les commandes envoyées par les modules maîtres comme entre
   autres le CP20.
 Des fonctions spéciales comme démarrage en douceur, temps de monter et de descendre,
   protection thermique, sortie esclave pour fonctionnement en groupe, fonctionnement avec
   potentiomètre, régulation logarithmique, régulation automatique du niveau de lumière dans le
   sens positif ou négatif, etc.
 Le CP31LR possède une entrée directe à impulsions et une sortie basse tension pour activer
   les leds ou lampes témoins.



Documentation
 Information technique (Fichier PDF, Grandeur: 536 KO, Langue: Français)

Kenmerken
Compatible avec les modules CP31LR et CP31CR. Charge resistive, inductive- et capacitive. Reconnaissance automatique du type de charge. Il est possible de programmer via le bus, obtenir des informations des sorties et réaliser des mises à jour. Le niveau de lumière se contrôle en % et l'information du niveau de lumière du variateur se retrouve moyennant le Conson-bus et le programme Contool XP. Fonction niveau automatique de lumière et fonction esclave. La version XP31UPpermet l'enrégistrement de la puissance aux sorties via le logiciel Contool XP, c.à.d. la gestion d'énergie.

XP31U ELNr: 9066005774
XP31U EAN: 5703513057749
XP31UP ELNr: 9086005512
XP31UP EAN: 570351305517

Caractéristiques
 Le CP33LR (variateur, 3 canaux inductifs) possède 3 canaux de sorties. Celui-ci peut être
   chargé maximalement avec 640 VA et avec des charges inductives ou résistives. Un canal
   peut avoir maximalement 500 VA comme charge. Exemple: le canal 1 avec 500 VA, le canal 2
   avec 70 VA et le canal 3 avec 70 VA, total = 640 VA.
 Ce module esclave réagit sur les commandes envoyées par les modules maîtres comme entre
   autres le CP20.
 Des fonctions spéciales comme démarrage en douceur, temps de monter et de descendre,
   protection thermique, régulation logarithmique, etc.
 Le CP33LR possède 5 entrées directes à impulsions et 3 sorties basse tension pour activer
   les leds ou lampes témoins. 3 entrées sont des entrées directes de variateurs, une entrée
   de commande générale, 1 entrée de sélection de scène.



Documentation
 Information technique (Fichier PDF, Grandeur: 536 KO, Langue: Français)

Kenmerken
Charge résistive, inductive- et capacitive. Reconnaissance automatique du type de charge. Il est possible de programmer via le bus, obtenir des informations des sorties et réaliser des mises à jour. Le niveau de lumière des 3 canaux se contrôle en % et l'information des niveaux de sorties se retrouvent moyennant le Conson-bus et le programme Contool XP. La version XP33UP permet l'enrégistrement de la puissance aux sorties via le logiciel Contool XP, c.à.d. la gestion d'énergie. 5 entrées direectes "Marche/Arrêt-dimmer", "scène suivante", "dimmer par sortie".

XP33U ELNr: 9086005897
XP33U EAN: 5703513058975
XP33UP ELNr: 9086005541
XP33UP EAN: 5703513055417

Caractéristiques
 Le CP31BC (variateur, 1 V - 10 VCC/10 VCC - 0 V) à un canal de sortie peut contrôler une
   charge électronique comme des ballasts hautes fréquences (TL et PL). Le module possède
   un relais de 13 A pour commuter la tension du réseau aux ballasts électroniques.
 Ce module esclave réagit sur les commandes envoyer par les modules maîtres comme entre
   autres le CP20.
 Des fonctions spéciales comme démarrage en douceur, temps de monter et de descendre,
   protection thermique, sortie esclave pour fonctionnement en groupe, fonctionnement avec
   potentiomètre, régulation logarithmique, régulation automatique du niveau de lumière dans le
   sens positif ou négatif, etc.
 Le CP31BC possède une entrée directe à impulsions et une sortie basse tension pour activer
   les leds ou lampes témoins.



Documentation
 Information technique (Fichier PDF, Grandeur: 536 KO, Langue: Français)

Kenmerken
Compatible avec le module CP31BC. Sortie relais 230VAC/13A. Commande de ballast HF et autres. Il est possible de programmer via le bus, obtenir des informations des sorties et réaliser des mises à jour. Le niveau de lumière se contrôle en % et l'information du niveau de lumière du variateur se retrouve moyennant le Conson-bus et le programme Contool XP. Fonction niveau automatique de lumière et fonction esclave.

ELNr: 9086005525
EAN: 5703513055257

Caractéristiques
 Le CP31CR (variateur, 1 canal capacitif) à un canal de sortie peut contrôler une charge
   capacitive ou résistive de 0 à 600 VA.
 Ce module esclave réagit sur les commandes envoyées par les modules maîtres comme entre
   autres le CP20.
 Des fonctions spéciales comme démarrage en douceur, temps de monter et de descendre,
   protection thermique, sortie esclave pour fonctionnement en groupe, fonctionnement avec
   potentiomètre, régulation logarithmique, régulation automatique du niveau de lumière dans le
   sens positif ou négatif, etc.
 Le CP31CR possède une entrée directe à impulsions et une sortie basse tension pour activer
   les leds ou lampes témoins.



Documentation
 Information technique (Fichier PDF, Grandeur: 536 KO, Langue: Français)

Caractéristiques
 Pour commander des ballastes électroniques pour les TL en PL avec protocol DSI.
   Le signal DSI se compose d'une information 8 bits avec un niveau de 12 VCC.
   Le codage se fait en double phase, c.a.d. en même temps, chaque bit est encore
   une fois envoyée inversement.
 Pour commander des ballastes électroniques pour les TL en PL avec protocol DALI.
   Le protocol DALI est un développement basé sur le DSI mais laisse la possibilité d'adresser
   jusqu'à 64 ballasts. Pour le Concept 2000 l.adressage est sans importance.
 Le variateur CP31DD a les mêmes actions et programmation comme dans la série CP31.

Kenmerken
Compatible avec le module CP31DD. Sortie relais 230VAC/13A. Commande de ballast HF fonctionnant selon le protocole DSI et DALI. Il est possible de programmer via le bus, obtenir des informations des sorties et réaliser des mises à jour. Le niveau de lumière se contrôle en % et l'information du niveau de lumière du variateur se retrouve moyennant le Conson-bus et le programme Contool XP. Fonction niveau automatique de lumière et fonction esclave.

ELNr: 9086005538
EAN: 5703513055387

Caractéristiques

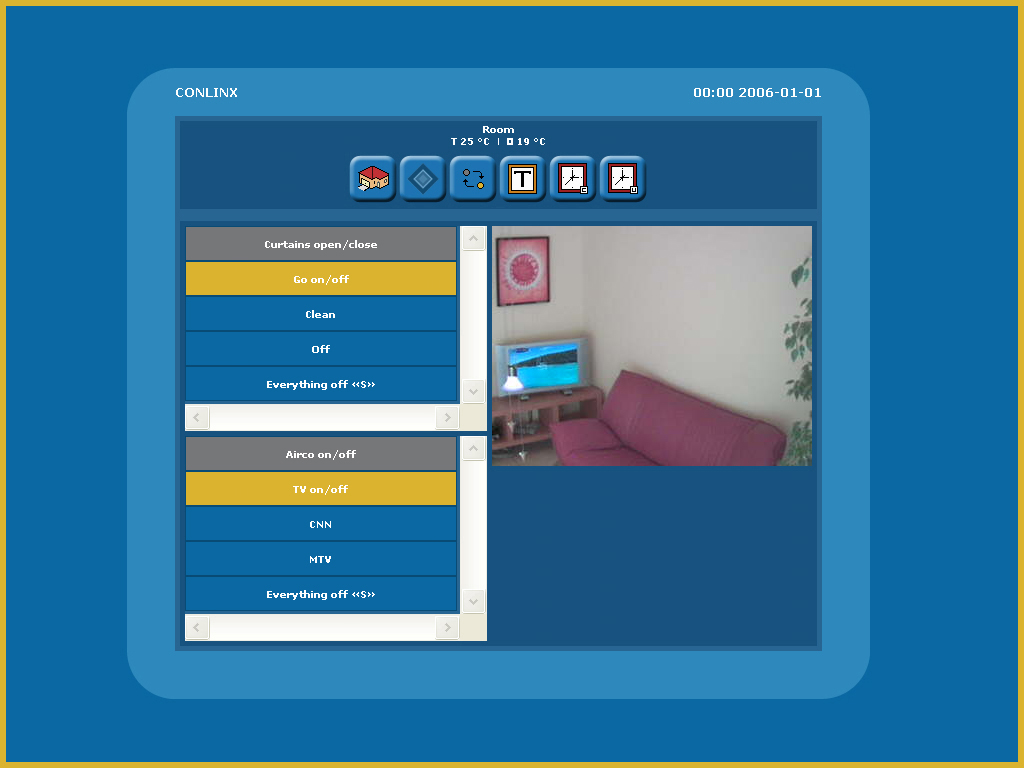

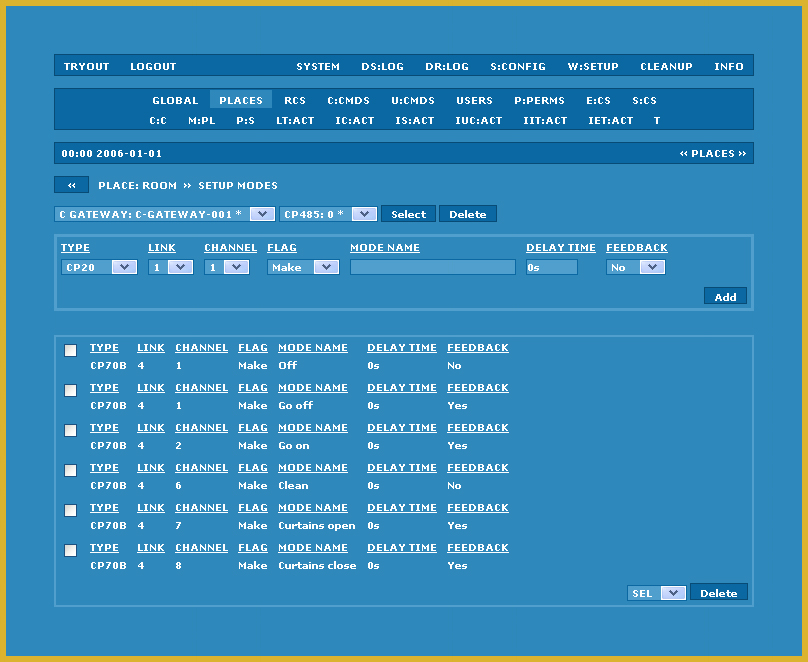

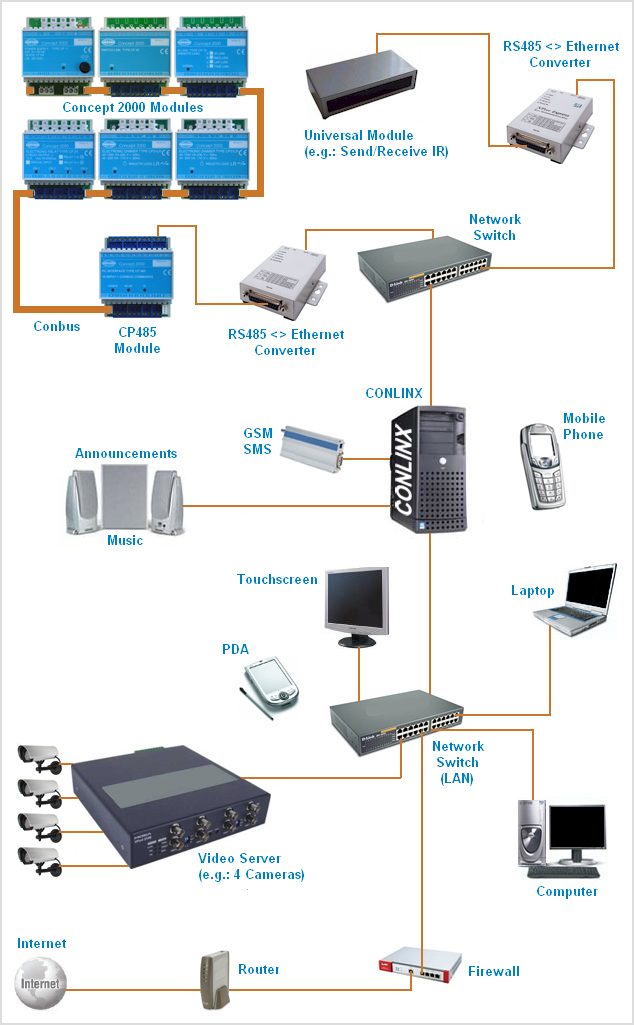

 Le CP485 (gateway) a été développé pour pouvoir piloter et surveiller le Concept 2000 par
   le réseau local et/ou l'Internet.
 Le module CP485 a la possibilité d'émettre sur le bus local tous les signaux de commandes
   semblables à ceux provenant des modules maîtres comme le CP20, CP70A, etc.
 Il y a la possibilité de connecter jusqu'à 16 signaux d'entrées, ceci pour faire des confirmations
   d'état de sorties des maîtres ou autres.
 2 entrées peuvent être converties vers une entrée de température.
 Deux entrées pour pilotage et surveille température.
 Le module CP485 possède lui-même une sonde température ; avec celle-ci, il est possible de
   mesurer la température dans l'armoire électrique.

Caractéristiques
Cet interface fournit à l'installation composée avec les modules du Concept XP/2000 une adresse IP. Ceci permet la programmation et la gestion par Ethernet/Internet.

Pour la réalisation de cette programmation, il existe le logiciel Contool XP. Ce nouveau logiciel peut également être utilisé pour la programmation du Concept 2000 via le Conbeam XP78. Pour la gestion via Ethernet/Internet d'une installation conçu avec le Concept 2000, il est nécessaire d'ajouter le gateway XP130.

ELNr: 9086005596
EAN: 5703513055967

Caractéristiques
 Le CP79 (Commande à distance bidirectionnelle de programmation) est l'outil idéal pour
   programmer les modules du Concept 2000 sans l'utilisation d'un PC.
 Le nom usuel du CP79 est le Conkey (clef vers la programmation du Concept 2000).
 Avec le CP79 il est possible de lire ou d'introduire les données dans les modules.



Documentation
 Information technique (Fichier PDF, Grandeur: 216 KO, Langue: Français)

Caractéristiques
 Avec le CP78 (interface de programmation par PC) vous pouvez
   programmer le Concept 2000 par PC (logiciel: Contool 2000).
 Le nom alternative pour le CP78 est le ConBeam.
 Pour travaillier avec le CP78, vous devez placer des batteries dans cette module.

Caractéristiques
 Avec le XP78 (avec support USB) (interface de programmation par PC) vous pouvez
   programmer le Concept 2000 par PC (logiciel: Contool 2000).
 Le nom alternative pour le XP78 (avec support USB) est le ConBeam.
 Pour travaillier avec le XP78 (avec support USB), vous n'avez pas besoin des batteries,
   parce que le XP78 marche grace à la connection USB.

Caractéristiques
Avec le CONLINX 2006 il est possible de piloter et de surveiller le système domotique Concept 2000 de Conson. En plus, il est possible de piloter et de surveiller des modules universelles (e.g. IR, RS232, RS485, AIRCO,...). Le tout se passe par le reseau local, l'Internet, SMS, email, GPRS, et autres.

CONLINX a aussi d'autres possibilités comme:
 Design web est 100% adaptable en PHP5 avec des fonctions CONLINX intégrés.
 Configuration système CONLINX (p. ex. addresse IP) par le wizard CONLINX!
 Des commandes SMS et/ou email.
 Information par SMS et/ou email.
 Créer beaucoup de places.
 Créer beaucoup de commandes à distance (p. ex. RS232, RS485,...).
 Demande de l'information de chaque place (temperature, status) par SMS et/ou email.
 Demande de l'information des contacts SMS et/ou email.
 Annonces + Musique.
 Mesurement de température avec des actions (+ Thermostat par l'interface web).
 Actions avec la durée de vie d'une lampe.
 Actions avec un signal rentrant (p. ex. porte ouverte).
 Actions avec un code universel (p. ex. demarer tv).
 Actions avec le nombre de fois haut/bas en utilisant le module CP485.
 Actions avec la température rentrant (température de place et armoire).
 Créer des utilisateurs et accordez les à plusieurs places.
 Créer des modes et modes spécials (Concept 2000).
 Créer des codes et codes spécials (universel).
 Créer des modes retour (bouton 2-en-un): lumière alumée.
 Créer des codes retour (bouton 2-en-un): demarer tv.
 Créer plusieurs commutateurs horaires avec des modes (specials) et des modes thermostat.
 Créer plusieurs commutateurs horaires avec des codes (specials).
 Exécutez des modes en cas d'une panne de courant.
 Ajoutez plusieurs caméras.
 Simulation de présence avec le Concept 2000 de Conson.
 ... et encore plus!

 Cliquez ici pour un démo en temps réel de CONLINX 2006.

CONLINX 2006 a été développé par Cottyn & Partners b.v.b.a., Luc Cottyn et Henri Cottyn, avec le but de piloter et de surveiller le Concept 2000 de Conson et des modules universelles par le reseau local, l'Internet, SMS, email, GPRS, etc.

Le système CONLINX est disponible chez votre grossiste.



Documentation
 Manuel installateur (Fichier PDF, Grandeur: 6384 KO, Langue: Anglais)
   (La version française suivra bientot)

 Manuel web (Fichier PDF, Grandeur: 836 KO, Langue: Anglais)

 Document installateur (Fichier PDF, Grandeur: 96 KO, Langue: Français)

 Document utilisateur (Fichier PDF, Grandeur: 96 KO, Langue: Français)

 Document web (Fichier PDF, Grandeur: 92 KO, Langue: Français)

 Design web adapté CONLINX 2006 1 - Living (Fichier ZIP, Grandeur: 116 KO)

 Design web adapté CONLINX 2006 2 - Chevaux (Fichier ZIP, Grandeur: 208 KO)

 Design web adapté CONLINX 2006 3 - Pyramide (Fichier ZIP, Grandeur: 176 KO)



Images CONLINX 2006
